在現代化的麥芽生產過程中，預處理水處理系統是保障麥芽品質、控制生產成本和實現環保達標的關鍵環節。傳統基于西門子S7-200系列PLC（可編程邏輯控制器）的控制系統，因其通信接口（如PPI、MPI）的局限性，在數據集成、遠程監控和系統擴展方面面臨挑戰。將PLC200通過以太網轉換模塊接入工廠信息網絡，并整合專業的計算機系統服務，已成為提升麥芽廠水處理系統自動化與信息化水平的重要解決方案。

一、 麥芽廠預處理水處理系統的控制需求

麥芽廠預處理水處理通常包括原水存儲、過濾、軟化、反滲透（RO）或電滲析（ED）等工序，涉及流量、壓力、pH值、電導率、液位等多參數監測與閥門、泵、攪拌器的精確控制。系統要求實現：

1. 實時監控與數據采集：對水質參數和設備運行狀態進行不間斷采集。
2. 穩定可靠的控制邏輯：根據工藝要求自動啟停設備、調節參數，保證出水水質穩定。
3. 集中管理與遠程訪問：管理人員可在中控室或通過授權終端全局查看系統狀態，進行參數設置與干預。
4. 數據記錄與分析：歷史數據存儲，用于工藝優化、能耗分析、故障追溯和報表生成。
5. 系統擴展與集成：易于與廠級MES（制造執行系統）或ERP（企業資源計劃）系統對接。

二、 PLC200轉以太網的核心技術實現

由于原生S7-200 PLC不具備以太網端口，需要通過以太網轉換模塊（如CP243-1、或第三方品牌的轉換器） 來實現網絡接入。其技術要點包括：

1. 硬件連接：轉換模塊一端通過PPI電纜或總線連接到PLC200的編程口，另一端提供標準的RJ45以太網接口，接入工廠局域網交換機。
2. 協議轉換：模塊內部完成PPI/MPI協議與標準工業以太網協議（如Modbus TCP、Profinet，或西門子特有的S7協議）的轉換，使得PLC數據能在IP網絡上被識別和訪問。
3. 網絡配置：為轉換模塊分配固定的IP地址、子網掩碼和網關，確保其在網絡中的唯一性和可達性。在PLC編程軟件（如STEP 7-Micro/WIN）中需進行相應通信配置，定義數據傳輸區域。

三、 集成計算機系統服務的應用架構

單純的網絡連通只是第一步，其價值通過上層的計算機系統服務得以充分釋放。典型的集成應用架構如下：

1. 數據采集與監控（SCADA）層：

• 在上位機（工業計算機或服務器）上部署組態軟件（如WinCC flexible、組態王、力控等）或自主開發的監控程序。

• 通過OPC（OLE for Process Control）服務器或驅動（如西門子PC Access，或KEPServerEX），以Modbus TCP或S7協議與網絡中的多個PLC200穩定通信，實現數據讀寫。

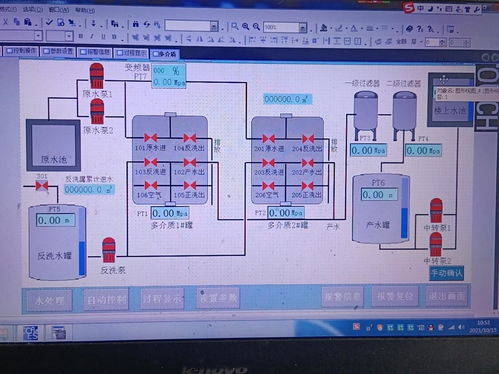

• 在SCADA界面上動態顯示水處理工藝流程圖、實時趨勢曲線、報警列表和設備狀態，提供操作員控制面板。

1. 數據服務與存儲層：

• SCADA系統將實時數據寫入實時數據庫和歷史數據庫（如SQL Server、MySQL）。

• 計算機系統服務負責數據庫的維護、備份和優化，確保數據安全與完整。

1. 應用與信息服務層：

• 報警推送服務：通過短信、郵件或企業微信，將關鍵報警信息即時推送給相關人員。

• Web發布與移動訪問服務：將關鍵監控畫面和數據通過Web服務器發布，授權用戶可通過瀏覽器或手機APP遠程安全訪問。

• 報表自動生成服務：定時（如每日、每周）自動生成水質報告、設備運行報告、能耗統計報表，并支持導出和打印。

• 數據分析與優化服務：利用歷史數據，分析反滲透膜清洗周期、藥劑投加效率等，為工藝優化提供數據支持。

• 與上層系統集成服務：通過標準接口（如OPC UA、Web API、數據庫接口）將產量、水質、能耗等關鍵數據上傳至MES或ERP系統，實現生產管理與資源計劃的信息貫通。

四、 應用優勢與價值

在麥芽廠預處理水處理系統中應用PLC200轉以太網及計算機系統服務，帶來了顯著提升：

• 打破信息孤島：將現場控制層無縫融入工廠管理網絡，實現了從車間到辦公室的數據透明化。
• 提升管理效率：遠程監控與移動辦公減少了巡檢強度，集中管理降低了人力成本。
• 保障系統可靠性：快速的故障報警與精準的歷史數據分析，有助于預防性維護，減少非計劃停機。
• 優化生產與資源：基于數據的精細化控制，有助于穩定水質、降低藥耗與能耗，提升麥芽品質和生產效益。
• 保護既有投資：在無需大規模更換核心PLC控制設備的前提下，實現了系統的全面升級，延長了現有資產的生命周期。

五、 實施注意事項

1. 網絡安全性：工業網絡需與企業辦公網進行必要的隔離（如部署工業防火墻、劃分VLAN），并設置訪問權限，防止非法訪問和網絡攻擊。
2. 系統穩定性：選擇可靠的以太網轉換模塊，優化網絡拓撲，避免數據擁堵。上位機與服務器應采用高可用性配置。
3. 專業服務支持：從方案設計、安裝調試到后期維護，需要兼具自動化與IT知識的專業計算機系統服務團隊提供支持，確保系統長期穩定運行。

###

將經典的PLC200控制系統通過以太網技術進行現代化改造，并與強大的計算機系統服務深度集成，為麥芽廠預處理水處理系統賦予了新的生命力。它不僅解決了傳統控制系統在信息集成方面的短板，更通過數據驅動，為麥芽生產的提質、降本、增效和智能化發展奠定了堅實的技術基礎。這一模式對于傳統制造業的數字化轉型具有廣泛的借鑒意義。
